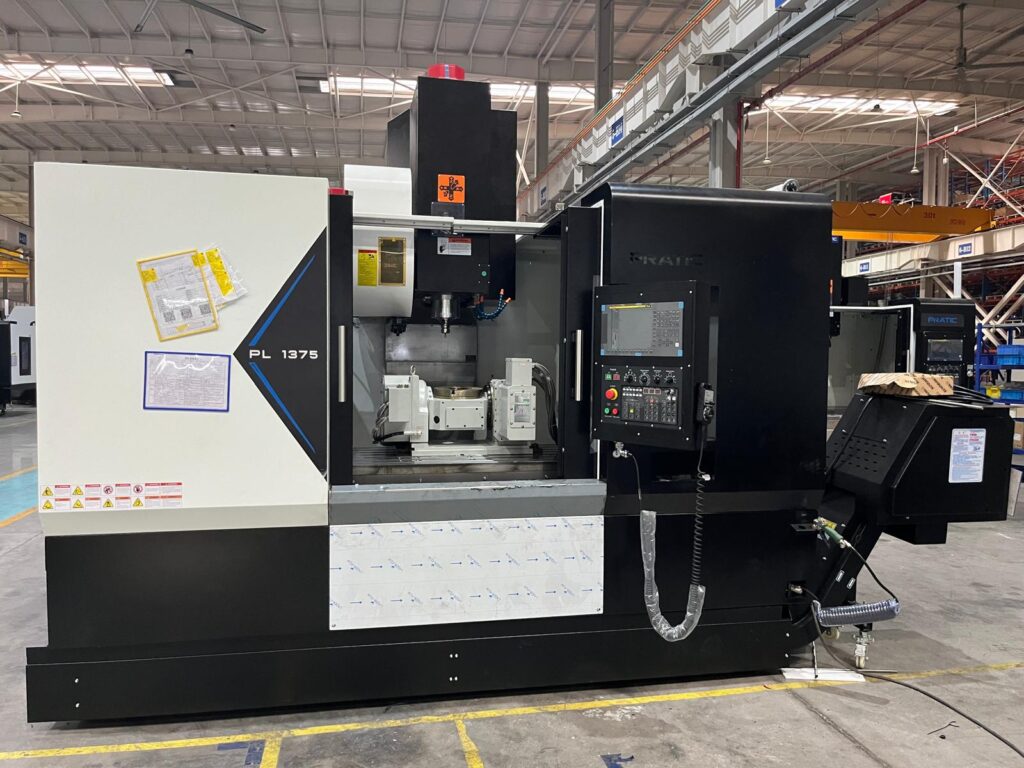

CENTRO DI LAVORO A TAVOLA A CROCE MODELLO PL1375 PONC
CENTRO DI LAVORO A TAVOLA A CROCE SU GUIDE SU PATTINI
Caratteristiche Principali :
-Corse 1375X750X600
-Mandrino in asse col motore 15-18KW
-CNC FANUC 0iMF
-Alta pressione a 20 bar
-Magazzino Utensili BT40 a 30 Posizioni
-Convogliatore di trucioli a tappeto.
Specifiche Tecniche Principali
|
Unità |
||||||
|
Corse |
X-aixs |
mm |
1300 |
|||
|
Y-aixs |
mm |
750 |
||||
|
Z-aixs |
mm |
600 |
||||
|
Distanza tra l’estremità del mandrino e il piano di lavoro |
mm |
120-720 |
||||
|
Tavola |
Dimensioni Tavola |
mm |
1300×700 |
|||
|
Massimo peso ammesso |
kg |
800 |
||||
|
T-slot Number/Width/Distance |
mm |
7-*18*100 |
||||
|
Spindle |
Velocità Max |
rpm |
12000 |
|||
|
Tipo Trasmissione |
Direct drive |
|||||
|
Tipo di aggancio utensili |
BBT40 four-jaw type |
|||||
|
Grado di bilanciamento |
G1(ISO1940) |
|||||
|
Metodo di installazione |
Vertical |
|||||
|
Cono |
BBT40 |
|||||
|
Avanzamenti |
Sui tre assi |
X |
Y |
Z |
||
|
Rapidi |
m/min |
36 |
36 |
36 |
||
|
Massimo |
m/min |
36 |
36 |
36 |
||
|
In lavoro |
mm/min |
1~10000 |
1~10000 |
1~10000 |
||
|
Posizionamento |
mm |
±0.005 |
±0.005 |
±0.005 |
||
|
Ripetitività |
mm |
±0.003/300 |
±0.003/300 |
±0.003/300 |
||
|
Azionamenti |
X&Y&Z Servo motori |
Potenza |
kW |
3.0 |
3.0 |
3.0 |
|
Coppia |
N.m |
45 |
68 |
45 |
||
–
